	低功耗无风扇嵌入式整机

	ERC-1005

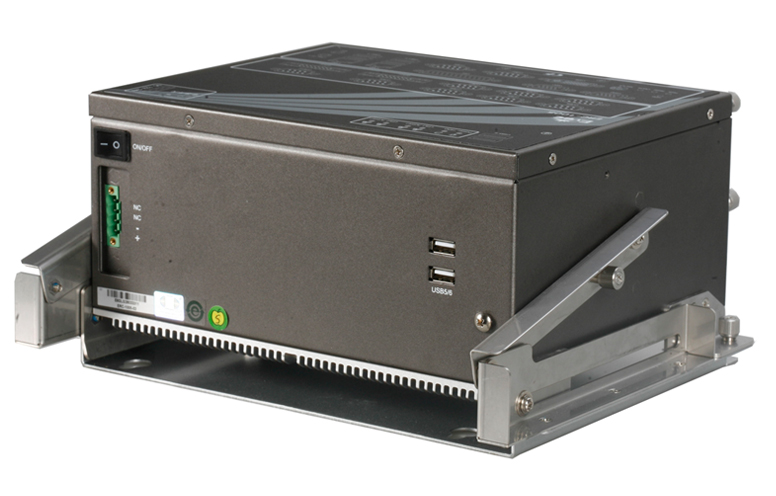

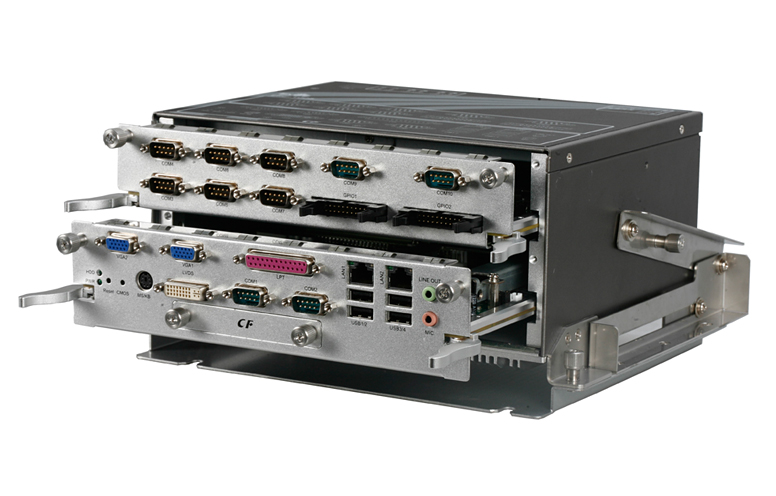

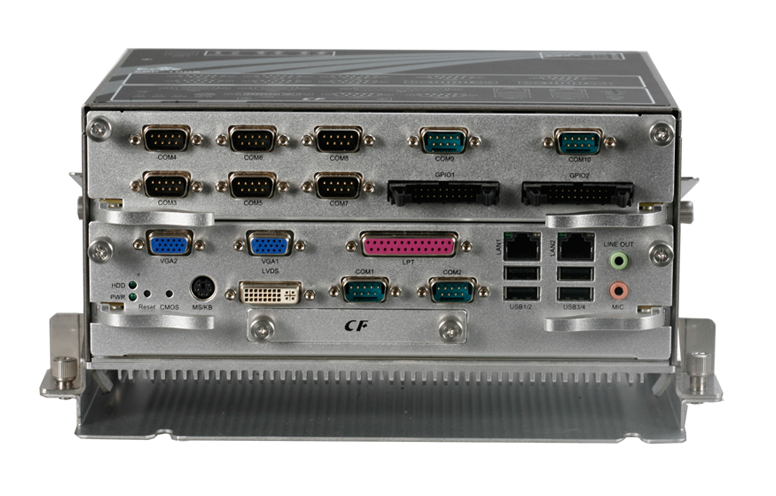

	ERC-1005是一款无风扇低功耗整机，板载Intel@ ATOM™  D525/N455 处理器,整机系统架构采用模块板+背板设计方案，各模块之间连接采用欧式插针连接，保证高可靠性的运行环境；无风扇低功耗设计，机壳采用钣金件+铝合金结构，外形尺寸小巧，结构紧凑，充分考虑散热和接口的可扩展性；具有优良的密封防尘、散热与抗振性能，是一款面向轨道交通、工业现场自动化控制的嵌入式整机。

						可抽拉、模块化、高可靠性

						提供现场需要多种应用接口

						满足超多个存储种类

						超简易的安装、维护

						全密封无风扇设计

		产品规格

		订购信息

		资料中心

				系统配置

				处理器：

					Intel@ ATOM™  D525  1.8GHz /N455   1.66GHz

				芯片组：

					Intel@ ATOM™  D525/N455 + ICH8M

				内存：

					2GB DDRIII 内存，最大支持2GB 内存

				显示

				VGA：

					2个，VGA1（分辨率2048×1536）；VGA2（分辨率1280×800）

				LVDS：

					1 个单通道LVDS（采用DVI 连接器）（分辨率1280 x800）

				I/O接口

				网口：

					2个10/100/1000Mbps RJ45网口，LAN1支持网络唤醒

				串口：

					10个RS-232串口，其中3个RS-232/422/485接口

				LPT：

					 1个LPT

				USB：

					6个USB2.0接口

				PS/2：

					1 个KB/MS

				GPIO：

					32 路 GPIO（其中16 路为隔离GPIO）

				音频：

					1组音频接口，支持MIC-IN/LINE-OUT

				CF：

					1个CF卡接口

				扩展总线：

					PCI-104扩展

				工作环境：

					-20℃～65℃；(CF卡、电子盘)

					-5℃～ 50℃（监控级机械硬盘）

					-5℃～ 40℃ ( 机械硬盘)

					5%～ 90% 40℃（非凝结状态）

				储存环境：

					-40℃～60℃ ； 5%～90% 40℃（非凝结状态）

				电源：

					DC24V（12V~24V）输入，可选配AC 100-240V 电源适配器

				外形尺寸(W×H×D)：

					245mm（W）×117.8mm(H)×196mm(D)

					料号

					型号

					描述

					0010-041921

					ERC-1005-01

					低功耗无风扇嵌入式整机ATOM N455 1.6G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/4G CF/DC12~24V 输入/ 活动可翻转90°支架

					0010-041931

					ERC-1005-02

					低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/4G CF/DC12~24V 输入/ 活动可翻转90°支架

					0010-042451

					ERC-1005-03

					低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/500G 硬盘/DC12~24V 输入/90W适配器/ 固定支架

					0010-044381

					 ERC-1005-04

					 低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/ 监控级500G 硬盘/DC12~24V 输入/90W适配器

					 1100-003351

					 适配器组件

					 60W/FSP060-DBAB1/ 接线端子/ 端子头

          名 称
          大 小
          操作系统
          日 期
          下 载

系统配置	处理器：	Intel@ ATOM™ D525 1.8GHz /N455 1.66GHz
	芯片组：	Intel@ ATOM™ D525/N455 + ICH8M
	内存：	2GB DDRIII 内存，最大支持2GB 内存
显示	VGA：	2个，VGA1（分辨率2048×1536）；VGA2（分辨率1280×800）
显示	LVDS：	1 个单通道LVDS（采用DVI 连接器）（分辨率1280 x800）
I/O接口	网口：	2个10/100/1000Mbps RJ45网口，LAN1支持网络唤醒
	串口：	10个RS-232串口，其中3个RS-232/422/485接口
	LPT：	1个LPT
	USB：	6个USB2.0接口
	PS/2：	1 个KB/MS
	GPIO：	32 路 GPIO（其中16 路为隔离GPIO）
	音频：	1组音频接口，支持MIC-IN/LINE-OUT
	CF：	1个CF卡接口
扩展总线：		PCI-104扩展
工作环境：		-20℃～65℃；(CF卡、电子盘) -5℃～ 50℃（监控级机械硬盘） -5℃～ 40℃ ( 机械硬盘) 5%～ 90% 40℃（非凝结状态）
储存环境：		-40℃～60℃ ； 5%～90% 40℃（非凝结状态）
电源：		DC24V（12V~24V）输入，可选配AC 100-240V 电源适配器
外形尺寸(W×H×D)：		245mm（W）×117.8mm(H)×196mm(D)

料号	型号	描述
0010-041921	ERC-1005-01	低功耗无风扇嵌入式整机ATOM N455 1.6G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/4G CF/DC12~24V 输入/ 活动可翻转90°支架
0010-041931	ERC-1005-02	低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/4G CF/DC12~24V 输入/ 活动可翻转90°支架
0010-042451	ERC-1005-03	低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/500G 硬盘/DC12~24V 输入/90W适配器/ 固定支架
0010-044381	ERC-1005-04	低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/ 监控级500G 硬盘/DC12~24V 输入/90W适配器
1100-003351	适配器组件	60W/FSP060-DBAB1/ 接线端子/ 端子头
