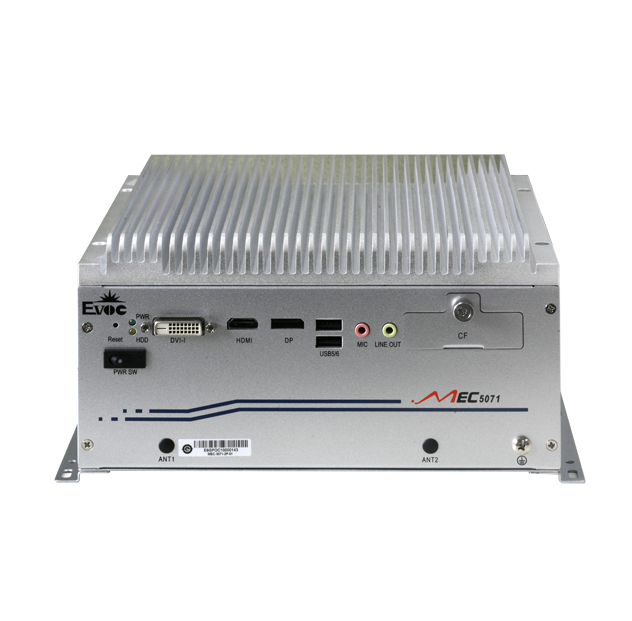

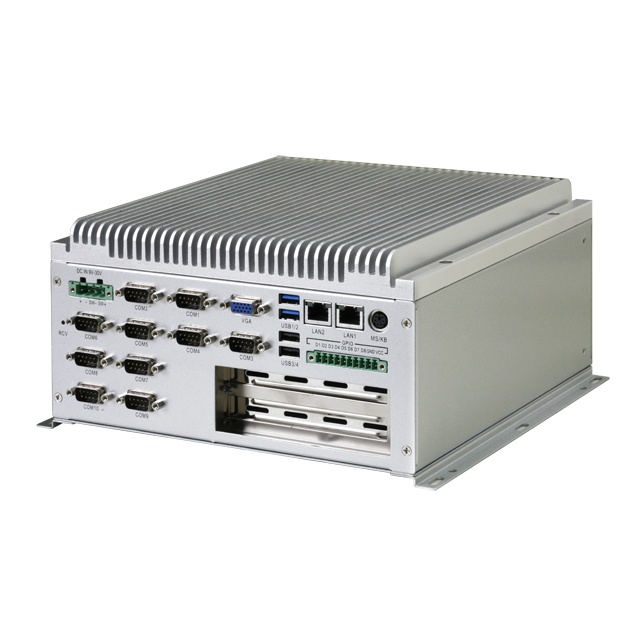

MEC-5071 Intel第四代酷睿高性能无风扇工控机
MEC-5071是MEC-5007、5003B的升级产品，是一款无风扇低功耗高性能嵌入式工控机。产品形态包含超薄、双扩展槽、多扩展槽系列产品，机壳采用铝合金铸造成形，外形尺寸小巧；结构紧凑、坚固、无风扇设计，外壳兼作散热用。具有优良的密封防尘、散热与抗振性能。可以满足污染大，灰尘多，电磁干扰严重等恶劣环境的使用。 采用Intel QM87芯片组，支持酷睿I7-4712HQ、I5-4410E、I3-4110E、Celeron® Processor 2000E系列处理器。支持2个DDR3-SODIMM,最大支持16GB内存；支持USB3.0接口、2个MiniPCI-E扩展槽，实现3G、WiFi 多种应用；支持硬盘RAID 0/1配置、系统可支持DC9-30V直接供电，也可通过电源适配器实现AC220V输入。 该产品采用Intel®的低功耗解决方案，具有高性能，抗震性好特点；支持千兆网卡，灵活多种类扩展槽；整机体积小，功能齐全，环境适应性强；可广泛应用于机器视觉、高速公路车道控制、机械检测设备、智能交通，工业自动化控制等各种嵌入式领域。
超薄、多扩展、多形态无风扇整机
高配置、高可靠性、灵活配置模块、快速选型
宽温全固态电容设计,丰富的通讯接口、通过国家3C认证
独立微控制系统，超广泛的应用市场
| 处理器： |
QM87：Intel® Core™ i7-4712HQ、i5-4410E、i3-4110E、Celeron™ 2000E 处理器H81：Intel® Core™ i3-4330TE、i5-4570TE 处理器 |
| 芯片组： | Mobile Intel® QM87 Express 芯片组 / Intel® H81 chipset |
| 内存： | 标配1条2GB DDR3 SO-DIMM内存,最大支持2个SO-SIMM槽，16GB内存 |
| VGA： | 1个VGA (最高分辩率2048 X 1536) |
| DVI： | 1个DVI-D（最高分辩率1920 X 1200） |
| LVDS： | 内置LVDS接口 |
| HDMI： | 1个HDMI（最高分辩率1920 X 1200） |
| 网口： | 2个10/100/1000Mbps RJ45网口；LAN1支持网络唤醒 |
| 串口： | 6˜10个串口（COM1～COM6为RS-232/422/485可选）； |
| 并口： | / |
| USB： | 6 个 USB2.0 接口（ 前面板 2 个 USB；1 个 USB3.0） |
| PS/2： | 1个KB/MS |
| GPIO： | 1 个 8 路数字 I/O 接口（端子排连接器）/1 个 32 路数字 I/O 接口（可送） |
| 音频： | 1组AUDIO接口，支持Line-in、Line -out |
| mSATA： | 1个M-SATA接口 |
| 硬盘： | 标配2个2.5寸硬盘位，最大支持2个2.5寸硬盘位； |
| CF： | 1 个 CF 卡接口 ( 前面板 )/CFast接口（可选） |
| 扩展总线： |
2 个 MiniPCIE 扩展槽 ( 其中一个仅 SATA+USB) 1 个 SIM 卡槽 2个PCI或1个PCI、1个PCI-E扩展槽 4个PCI或2个PCI、2个PCI-E扩展槽 4个PCI(EPI)扩展槽 |
| 工作环境： | -20℃～ 60℃ ( 宽温 CF 卡 / 电子盘 ) ; -5℃～ 50℃ ( 监控硬盘 ) 5% ～ 90% 40℃（非凝结状态） |
| 储存环境： | -40℃～70℃ ； 5%～90% 40℃（非凝结状态） |
| 电源： | 支持9～30V DC宽电压输入，或者通过90W AC 外置适配器输入 |
| 外形尺寸(W×H×D)： |
超 薄：263.3mm × 74.2mm × 233mm 双扩展：263.3mm × 120.88mm × 233mm 四扩展：263.3mm × 161.66mm × 233mm |
