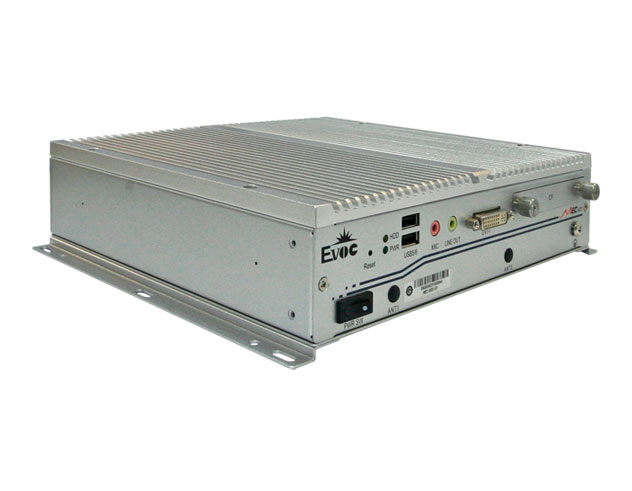

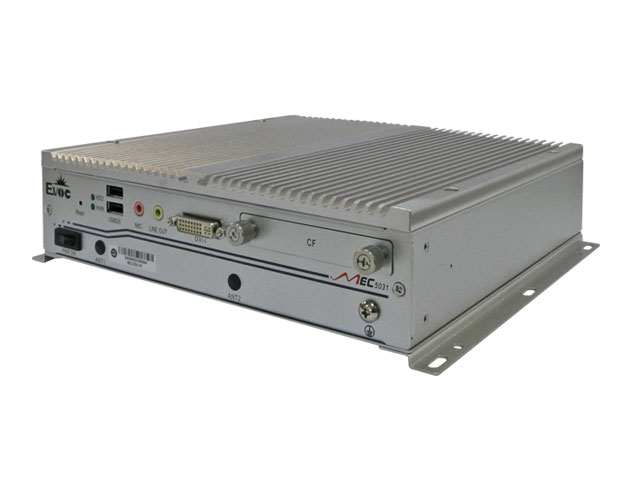

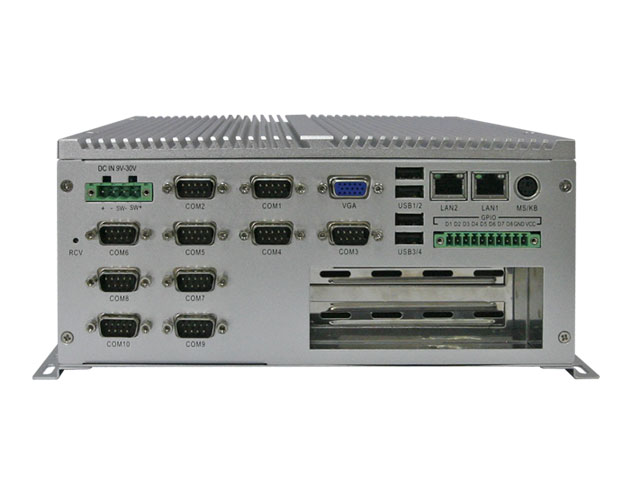

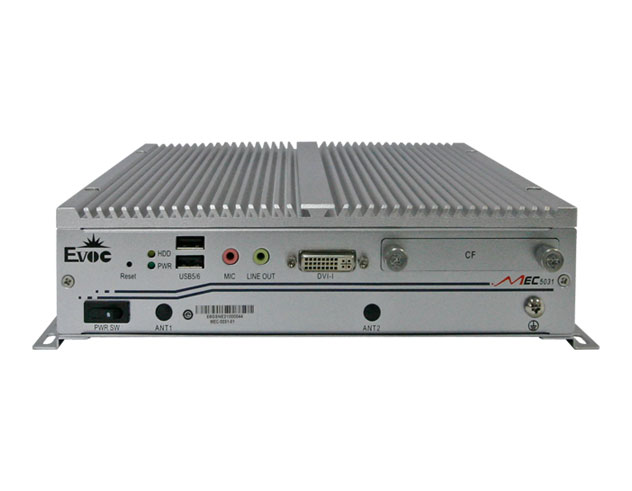

MEC-5031 低功耗无风扇高效能嵌入式整机
研祥MEC-5031系列产品是一款无风扇低功耗高性能嵌入式工控机（嵌入式整机）。产品形态包含超薄、双扩展槽、四扩展槽，机壳采用铝合金铸造成形，外形尺寸小巧；结构紧凑、坚固、无风扇设计，外壳兼作散热用,具有优良的密封防尘、散热与抗振性能；可以满足污染大，灰尘多，电磁干扰严重等恶劣环境的使用。
该产品板载Intel® Atom™ D525 处理器 + Intel® ICH8M 的方案，兼容Intel® Atom™ D425 单核处理器;支持1个DDR3-SODIMM,最大支持4G内存；2个千兆Intel网卡；2个MiniPCI-E扩展槽，实现3G、WiFi 多种应用；支持PCI、PCI-E多种扩展；系统可支持DC9-30V直接供电，也可通过电源适配器实现AC220V输入；广泛应用于高速公路车道控制、机械检测设备、智能交通，工业自动化控制等各种嵌入式领域。
变形金刚 多形态
丰富的通信接口
无风扇、高可靠、宽温设计
节能环保、人性化设计
| 处理器： | 板载 Intel@ATOM™ D525 1.8G 处理器 / Intel® Celeron® J1900 2.0Ghz 四核处理器 |
| 芯片组： | ICH8M / Bay Trail |
| 内存： |
标配 1 条 2GB DDR3 SO-DIMM 内存 , 最大支持 4GB / 2 个 SO-DIMM 插槽，最大支 持 8GB 内存 |
| VGA： | 1 个 VGA （最高分辩率 2048 X 1536） |
| DVI： | 1个DVI-I（最高分辩率1600 X 1200，选配，依据配置为准） |
| LVDS： | / |
| HDMI： | 1 个 HDMI 接口（最高分辩率 1920*1200；支持1366*768）仅 Bay Trail 支持 |
| 网口： | 2个10/100/1000Mbps RJ45网口；LAN1支持网络唤醒 |
| 串口： | 6˜10 个串口（COM1 ～ COM6 为 RS-232/422/485 可选，COM7 ～ COM10 为RS-232） |
| 并口： | / |
| USB： | 6 个 USB2.0 接口 ( 前面板 2 个 USB；1 个 USB3.0) |
| PS/2： | 1个KB/MS |
| GPIO： | 1 个 8 路数字 I/O 接口（端子排连接器）/1 个 32 路数字 I/O 接口（可送） |
| 音频： | 1 组 AUDIO 接口，支持 Line-in、Line -out |
| mSATA： | 1 个 M-SATA 接口 |
| 硬盘： | 标配2个2.5寸硬盘位，最大支持2个2.5寸硬盘位 |
| CF： | 1个CF卡接口(前面板/侧面板；可选) |
| 扩展总线： |
1 个 MiniPCIE 扩展槽；1 个 Mini-PCIe（SATA+USB） 扩展槽 1 个 SIM 卡槽；2 个 PCI 或 PCl-E；4 个 PCI 或 PCl-E； |
| 工作环境： |
-20℃～ 70℃；（宽温 CF 卡 / 电子盘 ） -5℃～ 50℃ 监控硬盘 5% ～ 90% 40℃（非凝结状态） |
| 储存环境： | -40℃～70℃ ； 5%～90% 40℃（非凝结状态） |
| 电源： | 支持9～30V DC宽电压输入，或者通过90W AC 外置适配器输入 |
| 外形尺寸(W×H×D)： |
超 薄：238.3mm (W)× 60mm(H) × 233mm(D) 双扩展：238.3mm (W)× 105mm (H) × 233mm(D) 四扩展：238.3mm (W)× 147mm (H) × 233mm(D) |
